Descripción del programa
----------------------------------------
Es un programa en basic, que sirve para estimar diagramas radiantes de antenas FM y TDT.
Los fuentes con sus ejemplos lo puedes descargar aquí
manolo20Te genera dos dibujos
primero:

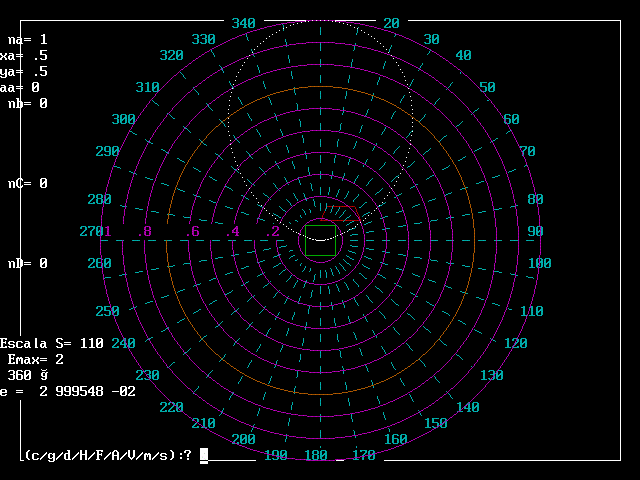

uno en forma de uva, diagrama horizontal, te sirve para corregir el valor máximoal nuevo valor que corresponde al desviarte en grados Izq. o Der de su punto máximo
(el circulo en que esta tendras da perdida, pe .7> 70% > 3 db te da Ancho del haz)
segundo:

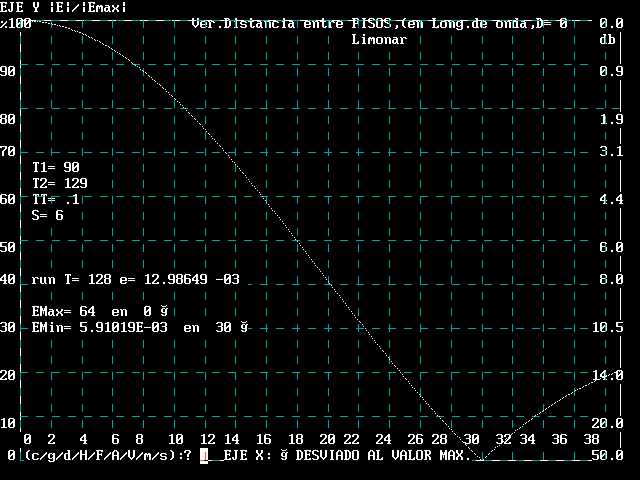

en forma de montaña, te sirve para corregir el valor máximoal nuevo valor que corresponde al desviarte en grados arriba o abajo de su punto máximo
(p.e. a 20 %, pierdes un 40% que son 8 db )
Plataformas
Hemos comprobado que funciona en Linux, Mac y Windows 10, usando el compilador QB64
Que te puedes descargar de:
QB64En un principio funcionaba en Qbasic en MS-DOS, Windows98 y Windows XP
, lo puedes descargar
qbasic(lo puede probar sobre una maquina virtual, por ejemplo VirtualBox)
Ejecución desde un interprete de leguaje BASIC
Con un interprete lo podemos ejecutarlo, con un interprete de 3 formas:
primera opcion
Manejo del programa en manual
qbasic /RUN manolo20.bas
segunda opcion
qbasic /RUN manolo20.bas <hor
Manejo del programa en automatico
tercera opcion
qbasic /RUN manolo20.bas <ver >salida.txt
El fichero salida.txt tiene los valores del campo calculados en el programa.
Explicación de las líneas del fichero de entrada
En este ejemplo el fichero de datos .hor
tiene los datos a introducir por el teclado al programa.
La primera línea tiene la descripción del diagrama
esta primera línea no debe tener , (en basic indica otro dato distinto)
línea por línea tiene la introducción que se haria por teclado
no se recomienda en este fichero de configuración llegar hasta el punto
que indique acabar el programa , opción N (desea otro)
, ya que se sale y no deja el gráfico en pantalla.
No dejar líneas en blanco con RC al final del fichero.
Los datos se meten en longitudes de honda. P.E.
separación del centro eléctrico del panel al centro de la torre de 260 mm
para un canal 52 de TV. (f= 719MHz)
landa=300 / 719= 417 mm. luego 260 mm -> 0'623 landa
En una maquina virtual puedes simplemente capturar la pantalla,
así los gráficos generados tienen una resolución de 640x475 bits.
UN EJEMPLO para Diagrama Horizontal
===================================
La entrada para un caso sencillo de una antena con solo 1 panel, orientación
340 º respecto al Norte, para el canal 57 UHF (frec=762 Mh, landa= 300/762= 0,394 m )
Na(nº paneles)=1
Xa(coordenada x)= -0,1 ( los numeros se entran con . puntito del teclado numerico)
Ya(coordenada y)= 0,5
Acimut: 340
Nb=nc=nd=0
Lo que ves en pantalla es campo electrico, para hallar el angulo de apertura debes
fijarte en el circulo 0,7 -> en potencia 0,5 -> -3 db
repite para na=2, ves la diferencia
Entrada de datos manual al programa
-----------------------------
Te sale esta pantalla
"(c/g/H/F/A/V/m/s):"
que corresponde a Corrige hor./Modi.ver./Graba h/Salva v/Fin/Ayuda/Hor./Ver:
H <-| Te pide los datos
1 <-| Na(nº paneles)
1 <-| Xa(coordenada x) en landas
0.5 <-| Ya(coordenada y) en landas
0 <-| Acimut en grados sesagesimales
-90 <-|
1 <-| Nb(nº paneles)
0 <-| Xb(coordenada x) en landas
-0.5 <-| Yb(coordenada y) en landas
180 <-|
0.5 <-|
0 <-| nc
0 <-| nd
Lo que ves en pantalla es campo electrico, para hallar el angulo de apertura debes
fijarte en el circulo 0,7 -> en potencia 0,5 -> -3 db
UN EJEMPLO para Diagrama Vertical
=================================
La entrada para un caso sencillo de una antena con solo 1 panel,
340 º respecto al Norte, para el canal 57 UHF (frec=762 Mh, landa= 300/762= 0,394 m )
Na(nº paneles)=1
Xa(coordenada x)= -0,1 ( los numeros se entran con . puntito del teclado numerico)
Ya(coordenada y)= 0,5
Acimut: 340
Nb=nc=nd=0
Lo que ves en pantalla es campo electrico, para hallar el angulo de apertura debes
Ayuda del programa
------------------
Este programa permite obtener y dibujar el diagrama de radiacion"
de un sistema compuesto por conjunto de antenas de paneles
esta comprobado hasta 8 pisos; con 4 caras, como maximo 32 paneles"
radiantes para las bandas de TV y FM. "
El diagrama que se obtiene es relativo, esto es , indica "
la ganancia respecto a la direccion de maxima radiacion"
el valor absoluto de dicha ganancia es facilmente obtenible"
referenciando el valor max. a la ganancia del fabricante
El programa usa para el calculo , la expresion"
analitica de un panel elemental. Esto es un dipolo de media"
onda , situado a un cuarto de onda de un plano reflector."
Para una panel de 4 dipolos ...
Las leves diferencias que puedan observarse entre este programa"
y los datos del fabricante, son debidos a que por consideraciones"
practicas ( Ganancia, Ancho de banda, R.O.E. los paneles"
de los fabricantes no se pueden considerar iguales a los de este"
programa."
Los datos de entrada se han elegido para que sean didacticos"
P.E. para la separacion entre paneles se usan longitudes de onda"
, en vez de milimetros, por este motivo."
Los acimut y desfasajes se deben dar en grados sexagesimales."
Ahora presento la torre, y el sistema de coordenadas escogido"
para la acotacion de los paneles en el plano horizontal."
En el plano vertical , se supone que los paneles estan alineados"
vertical y paralelamente al eje de la torre y a la misma distancia"
unos de otros"
Los posibles retranqueos deben expresarse en grados, y deben "
sumarse a los desfasajes electricos correspondientes"
El piso 1 es el superior,el piso que no exista queda eliminado"
dando un valor de numero de paneles =0
angulo de fase en blanco."
Este programa se basa en la adicion de campos fasoriales,es decir"
en sumar las contribuciones de campo de cada uno de los paneles."
La magnitud del campo (el campo es un vector), se considera constante"
en funcion de la distancia (aunque sabemos que se atenua con la dist.)
porque lo importante es la suma de todos los paneles."
En un punto distante a varios decenas de longitudes de onda, el campo"
aportado por cada panel, (es vector con modulo y fase), separados a "
menos de una landa, y se pueden considerar en un mismo punto,"
(manteniendo la relacion de potencias), en la suma "
el efecto importante es la diferencia de fase entre cada panel,"
para ello en cada punto estudiamos la aportación según su fase."
